电厂烟气脱硫装置防腐材料介绍
来自： 发布者：admin 发表于：2014-02-14 10:28 点击:
次
电厂烟气脱硫装置防腐材料介绍
火电厂发电基本上都是燃煤发电，燃烧后释放出大量的二氧化硫，污染空气严重，现在不管是哪个国家，都非常重视环境保护，因此电厂这一块都安装有脱硫装置，脱硫设备，在设备的内壁上粘接上或者涂上各种防腐材料，但是防腐材料的种类很多，不同的工艺段用的是不同的材料，经过国外防腐公司多年的研讨并经有关电厂的实践运转经历得出，在烟气脱硫防腐中可选用以下几种防腐资料：橡胶面料，特别是软橡胶面料；合成树脂涂层，特别是带玻璃鳞片的；不锈钢或镍合金面料。据有关资料介绍：在日本，简直悉数选用玻璃鳞片涂层；在德国和其他国家，首要运用软橡胶面料；而在美国，上述3种防腐办法均得到运用，涂层或玻璃钢约占50％，不锈钢或镍合金约占35％，橡胶面料约占15％。
1. 几种防腐资料介绍

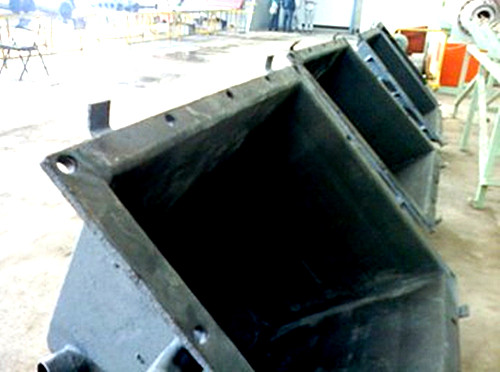

1.1 橡胶面料
考虑到脱硫设备运转中所触摸的介质、各种运转工况以及橡胶面料施工和维修的需求，橡胶面料应满意下列需求：对水蒸汽、SO2、HCl、O2及其它气体具有较低的浸透性；抗酸及盐的腐蚀；抗氧化性和抗热性；抗磨性好，尤其在与悬浮液触摸的部位；杰出的粘合性。
天然橡胶的根本化学布局是异戊二烯。以异戊二烯为单体，经过与其它有机物、卤化物、无机物、元素等的反响或硫化，得到合成橡胶，首要产品有：氯丁橡胶、丁基类橡胶（包含丁基橡胶、氯化丁基橡胶、溴化丁基橡胶）等，因而，合成橡胶的化学、物理功能较天然橡胶有很大改变。
1.1.1抗浸透性（即橡胶的低溶涨性）
丁基橡胶因为甲基集体的存在，氯化丁基橡胶、溴化丁基橡胶因为富含极性卤原子，均致使很低的浸透率，如表1所示。
1.1.2 防Cl-功能
因为橡胶可以在任何溶液中供给极好的抗氯离子功能，因而，通常不会发作Cl-腐蚀疑问。
1.1.3 抗热性
天然橡胶的抗热性欠好，氯丁橡胶的最大操作温度为90℃，比丁基类橡胶低30℃。
1.1.4 耐磨性
耐磨性由橡胶的弹性吸收磕碰微粒的动力所决议，理论上软质橡胶的弹性高，耐磨性好。丁基类橡胶的耐磨性最佳，为300～600 mm3。因而，丁基类橡胶适合作为烟气脱硫设备的橡胶面料资料。硬橡胶只用于接头和管道的法兰面橡胶。
1.2 合成树脂涂层
含双酚A型或酚醛类乙烯酯树脂，具有较高的化学稳定性及较好的耐温性，通常作为烟气脱硫的另一类防腐资料。特别是经过进入直径为3 mm左右的片状加固资料（即玻璃鳞片），增强其抗浸透性和化学稳定性。
1.2.1 热稳定性
双酚A型乙烯酯树脂的热稳定性为120 ℃（在枯燥环境中），酚醛类乙烯酯树脂的耐受温度可达180℃。
1.2.2 化学稳定性
酚醛类乙烯酯树脂的化学稳定性远远优于其它不饱和聚酯树脂。乙烯酯树脂涂层的另一重要成分是玻璃鳞片，玻璃鳞片是选用特别技术用C-玻璃薄片出产的，厚度在3～5 mm，巨细在3.2 mm左右。C-玻璃归于水解和酸稳定性杰出的化学稳定性玻璃。
1.2.3 抗浸透性
乙烯酯树脂经过参加玻璃鳞片，大大降低了乙烯酯树脂的浸透系数，增强了其抗浸透性。
1.2.4 机械功能
具有较小的断拉伸长率。
1.3 不锈钢或镍合金面料
在统筹温度和pH值的前提下，烟气中有较高的氯含量，因而也造成了吸收塔内的氯含量添加，这极大地约束了可选用的不锈钢品种，而选用造价贵重的镍合金，添加了烟气脱硫的出资，不适用于发展中国家。
2. 使用规模
2.1 防腐资料的对比
从理论上讲，橡胶面料的耐热性比涂层差，而耐磨性、抗浸透性比涂层要好，因而，橡胶面料通常使用于机械负荷大的区域，如吸收塔内部、石灰石浆液体系、石膏枯燥体系、温度较低的烟道等，通常面料厚4～5 mm，单个区域选用双层面料；涂层通常使用于烟道、热交换器等干热高温区域，此外，喷涂涂层的耐磨性高于抹涂涂层，而抗浸透性低于抹涂涂层，因而，在长时间湿润的部位，优先选用较厚的抹涂涂层，而在枯燥部位，通常选用喷涂涂层。表2为德国某公司的试验数据。
2.2 使用规模
湿法脱硫设备防腐办法的选用首要取决于所触摸介质的温度、成分。表3列出了国外一些脱硫及防腐公司引荐的脱硫设备不一样部位的防腐办法，其中所衬橡胶为丁基类橡胶，涂层为乙烯酯玻璃鳞片涂层。
了在过高的热负荷和过强的机械负荷下对橡胶和涂层进行维护，常常在防腐资料上再衬一层陶瓷板（砖），用反响树脂或水玻璃泥进行粘接，这种办法首要适用于吸收塔的原烟气进口或吸收塔的底部。吸收塔内对比简单磨损的部位也有衬双层衬胶的。
3. 结语
a. 因为烟气脱硫设备存在较强的腐蚀性，因而挑选适合的防腐资料就十分重要；防腐资料的施工技术对防腐资料的寿数、功能等都有很大的影响。
b. 每种防腐资料都有其优缺点，在烟气脱硫设备的防腐规划中，应对于不一样脱硫设备的具体情况，挑选合理的防腐资料；对一些特别部位，应采纳特别防腐办法。
